1、银纹：由充模和冷凝过程中，内应力各向异性的影响，垂直方向产生的应力，使树脂发生流动上取向，而和非流动取向产生折光率不同而生闪光丝纹，当其扩展后，可能使产品出现裂纹。 除了在注塑工艺和模具上注意外，产品最好作退火处理；如PC料可加热到160℃以上保持3－5分钟，再自然冷却即可。

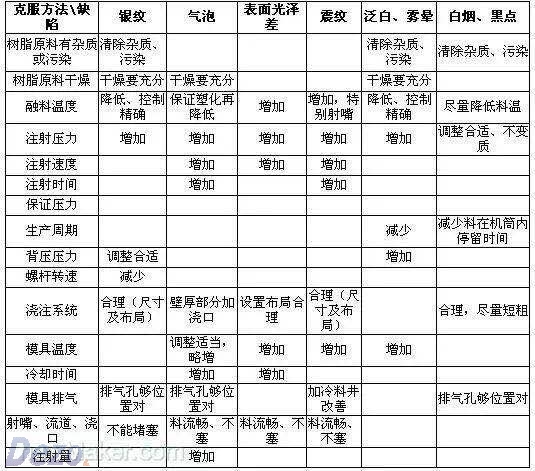

2、气泡：主于树脂内的水气 和其他气体排不出去，（在模具冷凝过程中）或因充模不足，冷凝表面又过快冷凝而形成"真空泡"。其克服方法见下表。


3、表面光泽差：由于模具粗糙度大，另一方面冷凝过早，使树脂不能复印模具表面的状态，所有这些都使其表面产生微小凹凸不平，而使产品失去光泽。其克服方法见下表。


4、震纹：是指从直浇口为中心形成的密集波纹，其原因是熔体粘度过大，前端料已在型腔冷凝，后来料又冲破此冷凝面，而使表面出现震纹。其克服方法见下表。


5、泛白、雾晕：主要由于在空气中灰尘落入原料之中或原料含水量太大而引起的。其克服方法见下表。


6、白烟、黑点：主要由于塑料在机筒内，因局部过热而使机筒树脂产生分解或变质而形成的。其克服方法见下表。

公司：上海帝润化工有限公司，专业的  塑料润滑剂  供应商。技术咨询热线：021-52683036
