应力开裂是指塑料制品在使用过程中受外界应力作用，发生提前开裂而破坏的一种复杂失效行为，与环境作用、材料特性、成型方式等多种因素有关。本文通过对一则客户委托失效分析案例进行复盘，为大家进行制件失效分析提供切实有效的分析思路及分析方法。



一、制件开裂原因调查

在使用某塑料制件过程中，制件多个部位发生开裂（见图1），需要找到开裂的原因，为进一步改善提供方向。

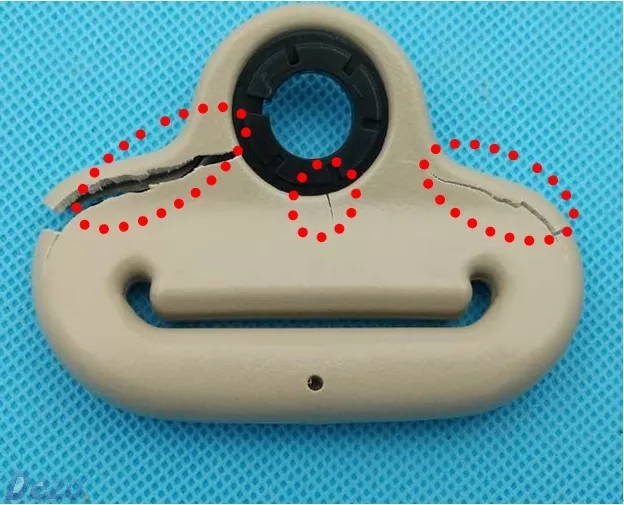

图1 开裂制件

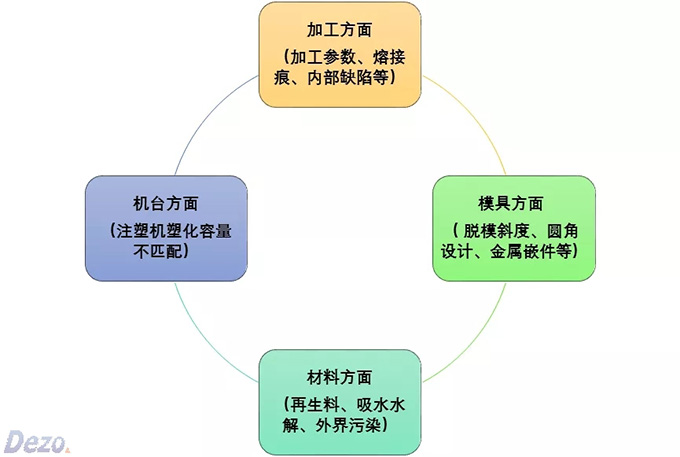

图2 制件开裂的影响因素

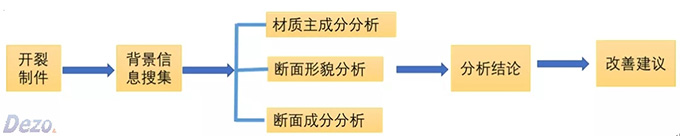

分析思路



材质主成分分析

利用TGA及DSC及FTIR对于开裂制件进行分析，结果表明制件的主要成分为POM。

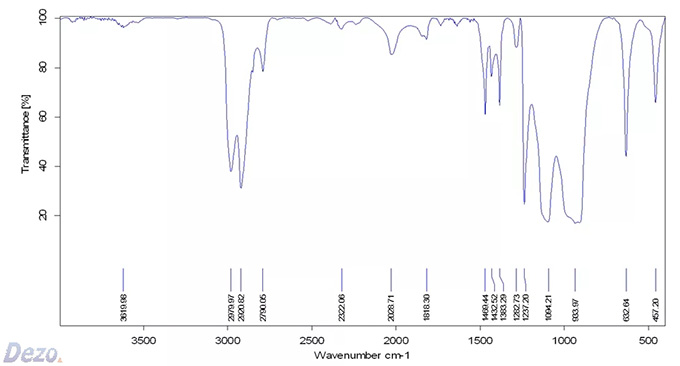

图3 制件红外光谱图



                                                             开裂断面形貌分析



光学显微镜测试结果如图所示，从制件开裂面的中部形貌图看到表面拐角处的裂纹最大，可能与结构设计有关，此结构中有金属嵌件，导热系数存在较大差异引起收缩率的差异容易导致内应力过大。



从制件开裂面局部形貌图，可以看出部分开裂从外部开始，与应力集中有关。

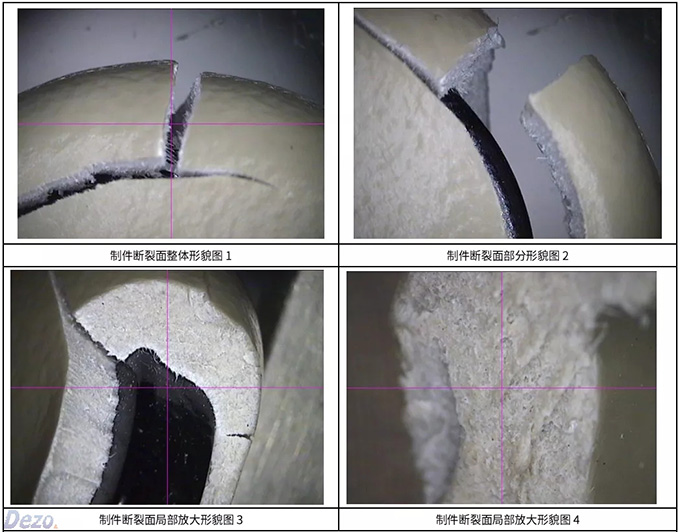

图4开裂面光学显微镜形貌图



从制件的开裂面局部放大SEM形貌图可以明显看出，制件的开裂断面形貌图为鳞片状脆性开裂断面特征形貌，且部分开裂断面存在片状异物，可能是部分成分相容性不好。

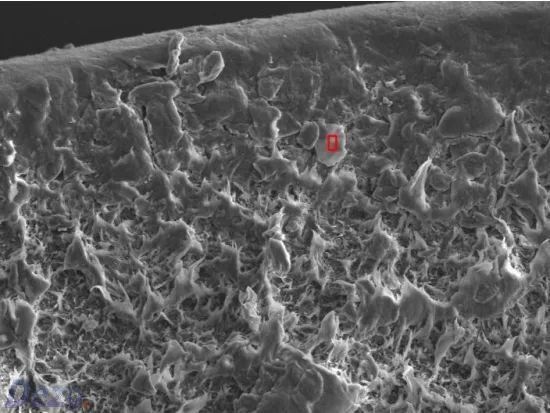

图5 开裂面扫描电子显微镜形貌图

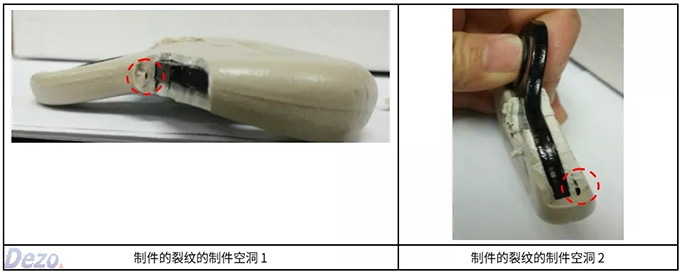

对样品拆解过程中，发现制件的开裂断面出现较大空洞和圆形空洞，如图6所示，而空洞容易导致应力集中，进而发生应力开裂。





图6 目视化分析图

开裂断面成分分析

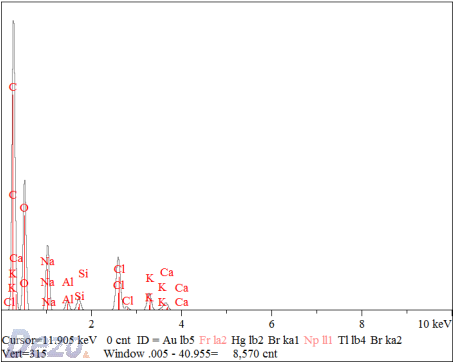

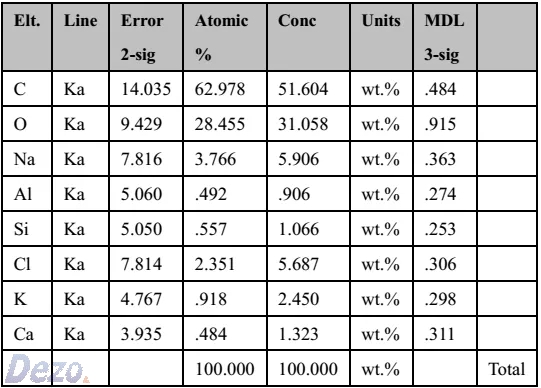

图7 SEM-EDS分析结果



从上面SEM-EDS分析结果可以看出，制件的开裂断面正常区域主要是C和O组成，片状区域除了含有C和O外还含有Na、Si、Cl、K、Ca等元素。



图8 制件表面GC-MS图谱分析结果



对制件的开裂断面进行溶剂抽提，并进行GC-MS分析，从质谱图中可以看出表面主要是润滑剂等物质。



二、案例分析

1）根据FTIR及TGA、DSC对于材质成分分析结果可知：制件的主要成分为POM；



2）根据光学显微镜、SEM及目视化分析开裂断面的形貌图可知，制件的开裂在拐角处裂纹最大，可能与结构设计有关；此结构中有金属嵌件，导热系数不同导致收缩率的差异及制件中部存在较多空洞的缺陷容易导致内应力过大，易引发开裂；



3）根据SEM-EDS及GCMS对于开裂断面成分分析结果可知，断面存在片状物质,片状物质存在较多Na、Si、Cl、K、Ca等元素，可能与树脂体系不相容，形成应力集中点；



综上所述，制件的开裂原因可能是有金属嵌件的结构设计及注塑缺陷及外来污染物有关。

建议

1）减少金属嵌件的设计，优化制件结构；

2）优化工艺条件，减少加工缺陷；

3）管控生产条件，减少外来污染。
